CAD齿轮插件快速生成步骤免费版

CAD齿轮插件工具是基于AutoCAD平台开发的专用扩展程序，该工具针对机械设计领域提供智能化齿轮生成方案。通过内置参数化建模功能，用户只需输入基础参数即可自动生成符合国标规范的齿轮模型，显著提升工程制图效率。

部署流程

1、获取安装包后解压缩，确认主程序文件GEARM.LSP完整无缺失

2、将该文件移动至AutoCAD安装路径下的support系统文件夹

3、启动CAD软件，在菜单栏选择工具-加载应用程序-定位并加载GEARM.LSP文件

操作说明

1、在命令行输入GEAR激活插件功能

2、根据提示依次输入齿数、模数、压力角等关键参数

3、通过鼠标选定齿轮中心定位点

4、系统将实时生成齿轮二维轮廓预览

5、确认参数无误后输入Y完成建模

该工具支持渐开线齿形自动计算功能，可生成符合GB/T10095精度标准的齿轮轮廓。内置智能校验模块会检测输入的模数与齿数组合是否合理，避免出现根切等设计问题。

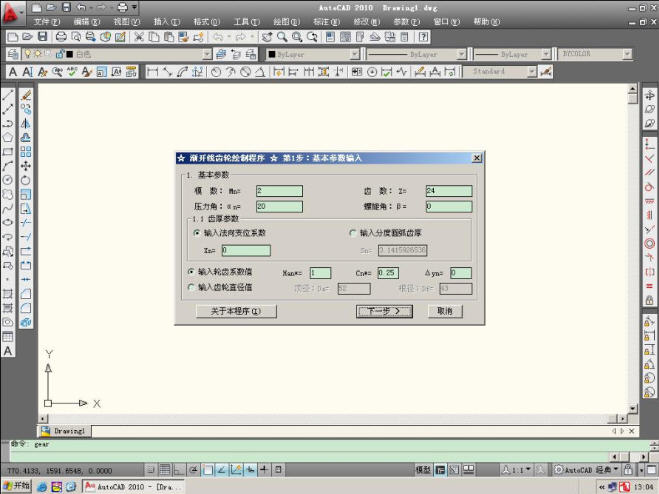

界面预览

用户反馈精选：

■ 机械设计达人：这个插件将原本半小时的手动绘图缩短到2分钟完成，参数化设计让不同规格齿轮的批量生成变得异常轻松

■ 齿轮爱好者：实测生成的齿形曲线精度达到0.01mm级别，完全满足加工要求，特别推荐给需要频繁修改设计参数的用户

■ 工业设计师小王：对于非标齿轮设计，工具提供的压力角自定义功能非常实用，生成的DXF文件可直接导入CAM软件进行加工

■ 三维建模老杨：虽然界面简单但功能专业，建议增加齿顶修缘和变位系数设置模块，期待后续版本的功能升级
